(一) 三維高頻電磁仿真軟件HFSS介紹
Ansys HFSS 是一款 3D 電磁 (EM) 仿真軟件，用于設計和仿真高頻電子產品，例如天線、天線陣列、RF 或微波組件、高速互連、濾波器、連接器、IC 封裝和印刷電路板。
全球工程師使用 Ansys HFSS 軟件設計通信系統、高級駕駛輔助系統 (ADAS)、衛星和物聯網 (IoT) 產品中的高頻、高速電子設備
最新版本HFSS 2021R2提供突破性技術以應對3D IC、自動駕駛、5G和電氣化方面的挑戰
Ansoft HFSS 2021R2性能提升點
• 新的HFSS Mesh Fusion 技術，提供一流的并行網格劃分技術，能夠快速模擬大型電磁系統，能夠以最佳的效率、精度和可擴展性模擬大型的、前所未有的電磁系統。
• 支持 HFSS 3D 布局中的加密 3D 組件，用于印刷電路板 (PCB)、集成芯片 (IC) 封裝和 IC 設計，使供應商能夠共享詳細的 3D 組件設計以進行高精度模擬。
• 支持intel 高級矢量指令集AVX512，加速仿真計算
• SBR+、DGTD支持GPU加速

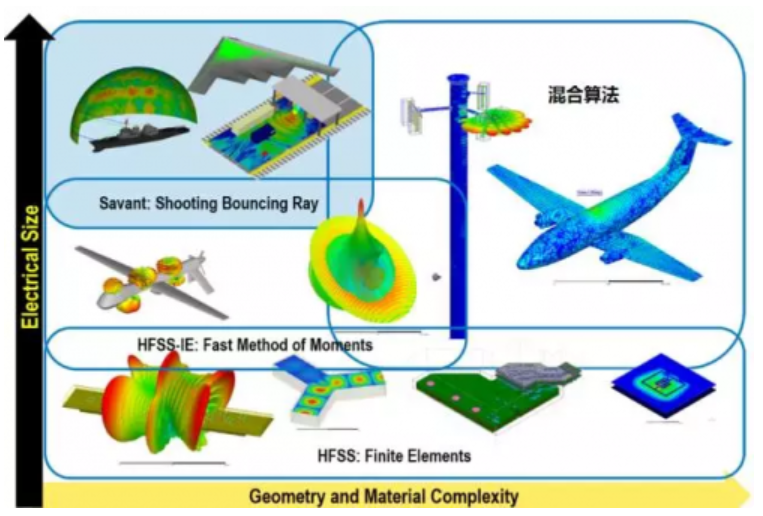

HFSS算法應用分類
|
NO |
問題分類 |
應用 |
主要算法 |
計算特點 |
|
1 |
中小尺寸 |
高速信號完整性分析 陣列天線設計 腔體問題 電磁兼容 |
有限元法 FEM |
CPU計算 |
|
2 |
電大尺寸，開放結構 |
天線設計 天線布局 RCS EMI/EMC |
積分方程算法IE |
CPU計算 |
|
3 |
超電大尺寸 |
大平臺上的天線布局 大型反射面天線 |
物理光學發PO |
CPU計算 |
|
4 |
復雜結構且超電大尺寸 |
大平臺上的天線布局 天線安裝分析 |
高頻近似算法SBR+ |
CPU、GPU計算 |
|
5 |
復雜結構且超大尺寸物理 |
新能源車天線布局問題 |
混合算法 FEBI， IE-Region，PO-Region，SBR+ Region |
CPU計算 |
|
6 |
與時間相關的電磁場問題 |
ESD、TDR |
時域算法Transient（DGTD） |
CPU、GPU計算 |
|
7 |
諧振仿真 |
諧振分析 |
Eigenmode算法 |
CPU計算 |
HFSS硬件配置選型
為了達到新硬件所期望的性能和吞吐量, 需將處理器、內存、存儲和網絡與模擬計算需求相匹配。HFSS主要是有限元算法，其計算特點：高主頻、有限多核、高內存帶寬，因此硬件配置選擇：
處理器：高主頻+有限多核并行，
內存：每個核8GB以上，內存通道數越大（4顆Xeon 24通道是目前最大帶寬架構），計算加速越快
GPU：用用前后處理（需專業圖卡）、GPU超算（顯存越大越好），具體規格視應用算法而定
硬盤：頻繁的中間數據回寫，緩存盤采用SSD更快
網口：如果是集群，網絡延遲和帶寬對性能影響很大
按電磁仿真計算規模劃分硬件配置方案
|
No |
定位 |
計算規模劃分 |
主要配置 |
|
1 |
中小規模計算 |
20萬網格/100萬未知量 |
14核@4.4GHz/64GB/4通道 |
|
|
80萬網格/400萬未知量 |
18核@4.2GHz/128GB/4通道 |
|
|
2 |
中大規模計算 |
100~200萬網格/<1000萬未知量 |
32核~@Xeon/160GB |
|
3 |
大規模計算 |
200~500萬網格~/<2500萬未知量 |
48核Xeon+256GB以上 |
|
4 |
超大規模計算 |
500~1000萬網格~/<5000萬未知量 |
48-96核Xeon+512GB以上 |
|
5 |
超大規模計算 |
2000萬網格~/1億未知量 |
多節點(80核以上) |
#p#page_title#e#
（二）最新3D電磁仿真硬件配置推薦2021v4
西安坤隆計算機科技有限公司專注于圖形工作站應用，通過對3D電磁仿真計算特點，和大量測試，配備最新intel計算技術，給出最新最快電磁仿真工作站硬件配置方案，每臺仿真計算工作站或仿真計算集群都經過系統優化，還有在線技術支持，保證機器三年內，機器處于最快、最可靠運行狀態。
2.1 圖形工作站配置推薦（單機單任務類）
配置特點：
根據有限元法的硬件配置要求，滿足不同計算規模，提供超高頻率、適配大容量內存、高速緩存，和匹配GPU超算卡，保證單任務機器處于最強大、最可靠運行狀態
|
NO |
品牌與型號 |
配置規格 |
價格 |
備注 |
|
1.1 |
AX410 14864-SAA |
12核@4.5GHz / 64GB /QuaroP620 /1.92TB SSD +4TB SATA企業級/塔式(750w)/23寸-高清圖顯 |
33500 |
小規模 |
|
1.2 |
AX410 146128-SAA |
14核@4.4GHz /128GB DDR4 /QuaroP620 /1.92TB SSD +6TB SATA企業級/塔式(750w)/23寸-高清圖顯 |
38500 |
小規模加速型 |
|
1.3 |
AX410 142192-SAA |
18核@4.2GHz /192GB DDR4 /QuaroP620 /1.92TB SSD +6TB SATA企業級/塔式(750w)/23寸-高清圖顯 |
48500 |
中小規模加速型 |
| 1.4 | EX650i 233128-SAA |
2顆Xeon 銀牌4316(40核@3.3GHz)/192GB DDR4 /QuaroP620 /2TB PCIeSSD /4TB SATA企業級/塔式(750w)/23寸-高清圖顯 |
57000 | 中等規模計算型 |
|
1.5 |
EX650i 233256-MBB |
2顆Xeon 金牌6326(32核@3.3GHz)/256GB DDR4 /QuaroP620 /2TB Pcie-SSD /4TB SATA企業級/塔式(750w)/23寸-高清圖顯 |
69990 |
中等規模計算型 |
|
1.6 |
EX650i 235512-MBB |
2顆Xeon 金牌6354(36核@3.5GHz)/512GB DDR4 /QuaroP2000 /2TB Pcie-SSD /6TB SATA企業級/塔式(750w)/23寸-高清圖顯 |
102000 |
中大規模計算型 |
|
1.7 |
GT400M 146384-MBB |
Xeon W-3175X(28核@4.6GHz) / 384GB DDR4 /QuaroP2000 /2TB Pcie-SSD /8TB SATA企業級/雙塔式(雙1000w)/27寸-4K圖顯 |
132000 |
中大規模計算型（性能超雙Xeon40核） |
|
1.8 |
Alpha750 437512-MBB |
4顆Xeon 金牌5320H（80核@3.7GHz） / 512GB DDR4 /QuaroP2000 /960GB SSD/2TB PCIe-SSD緩存盤/16TB SATA企業級/雙塔式(雙1000w)/27寸-2K圖顯 |
187000 |
大規模計算多任務型 |
|
1.9 |
Alpha750 437512-MBB |
4顆Xeon 金牌6328H（64核@3.7GHz） / 512GB DDR4 /QuaroP2000 /960GB SSD/2TB PCIe-SSD緩存盤/16TB SATA企業級/雙塔式(雙1000w)/27寸-2K圖顯 |
198000 |
大規模計算多任務型 |
|
1.10 |
Alpha730 443768-MBC |
4顆Xeon 金牌6244（32核@4.3GHz） / 768GB DDR4 /RTX4000 /1.92TB SSD/2TB PCIe-SSD緩存盤/10TB SATA企業級/雙塔式(雙1000w)/27寸-4K圖顯 |
212000 |
超大規模計算高速型 |
|
1.11 |
Alpha730 443768-MBD |
4顆Xeon 金牌6256（48核@4.3GHz） / 768GB DDR4 /RTX5000 /1.92TB SSD/2TB PCIe-SSD緩存盤/10TB SATA企業級/雙塔式(雙1000w)/27寸-4K圖顯 |
298000 |
超大規模超算極致型 |
|
1.12 |
Alpha730 4431T-MCD |
4顆Xeon 金牌6256（48核@4.3GHz） / 1.5TB DDR4 /RTX5000 /1.92TB SSD/4TB PCIe-SSD緩存盤/16TB SATA企業級/雙塔式(雙1000w)/27寸-4K圖顯 |
350000 |
超大規模+超算極致型 |
|
1.13 |
Alpha750 4401T-PCD |
4顆Xeon 金牌8354（72核@4.0GHz）/ 1.5TB DDR4 /RTX5000 /960GTB SSD/4TB PCIe-SSD緩存盤/16TB SATA企業級/雙塔式(雙1000w)/27寸-4K圖顯 |
375000 |
超大規模+超算極致型2 |
#p#page_title#e#
2.2 圖形工作站配置推薦（單機多任務或多用戶類）
配置特點：
配置更豐富核數、超大容量內存、大容量高速緩存，保證多任務同步計算，機器具備多路最快計算架構
|
NO |
品牌與型號 |
配置規格 |
價格 |
備注 |
|
2.1 |
Alpha750 4371T-MCC |
4顆Xeon 金牌5320H（80核@3.7GHz） / 1.5TB DDR4 /RTX4000 /960GB SSD/雙2TB PCIe-SSD緩存盤/雙16TB SATA企業級/雙塔式(雙1000w)/27寸-2K圖顯 |
275000 |
多任務超值型 |
|
2.2 |
Alpha750 4311T-MCC |
4顆Xeon 金牌6348H（96核@3.1GHz） / 1.5TB DDR4 /RTX4000 /960GB SSD/雙2TB PCIe-SSD緩存盤/雙16TB SATA企業級/雙塔式(雙1000w)/27寸-2K圖顯 |
326000 |
多任務高效型 |
|
2.3 |
Alpha750 4381T-PEC |
4顆Xeon 鉑金8360H（96核@3.8GHz） / 1.5TB DDR4 /RTX4000 /1.92TB SSD/8TB PCIe-SSD緩存盤/雙16TB SATA企業級/雙塔式(雙1000w)/27寸-4K圖顯 |
399990 |
超大規模計算高性能多任務多用戶型 |
|
2.4 |
Alpha750 4383T-PED |
4顆Xeon 鉑金8360H（96核@3.8GHz） / 3TB DDR4 /RTX5000 /1.92TB SSD/8TB PCIe-SSD緩存盤/雙16TB SATA企業級/雙塔式(雙1000w)/27寸-4K圖顯 |
499990 |
超大規模計算極致多任務多用戶型 |
|
2.5 |
Alpha750 4383T-PED |
4顆Xeon 鉑金8376H（112核@3.5GHz） / 3TB DDR4 /RTX5000 /1.92TB SSD/8TB PCIe-SSD緩存盤/雙16TB SATA企業級/雙塔式(雙1000w)/27寸-4K圖顯 |
680000 |
超大規模計算極致多任務多用戶型 |
#p#page_title#e#
2.3 分布式多機集群配置推薦
集群技術特點
（1）硬件采用最新intel計算架構，分別由高頻服務器、并行計算服務器、管理服務器、并行存儲服務器組成。
（2）是目前市場上，第一個針對有限元仿真計算算法優化設計,增加一個【高頻服務器】，配備CPU高頻用于前處理計算、掃頻等單核計算。
（3）【并行計算服務器】配備最新Xeon3代處理器，32核+16通道是有限元法電磁仿真并行計算最理想架構，同時保證高頻，整個計算節點的多核并行計算，在核數與頻率達到均衡。
（4）作業調度軟件針對有限元計算兩個主要環節：網格自動剖分（單核計算環節）、求解器求解（多核計算環節），
網格剖分環節--調用【高頻服務器】處理，
求解器求解環節--調用多臺【計算節點】多級多核并行計算
（5）集群性能從硬件架構、作業調度系統均比常規集群性能達到極致，全新改寫的作業調度系統，比市面上的作業調度系統效率更高。
多機集群硬件配置推薦2021v4
方案匯總
|
方案 |
節點數 |
集群CPU |
集群內存 |
算力 |
價格 |
|
1 |
5 |
160核@3.3GHz |
1.28TB |
8.48TFlops |
60萬 |
|
2 |
10 |
2.56TB |
16.896Tflops |
94萬 |
|
|
3 |
15 |
3.84TB |
33.792Tflops |
126萬 |
|
|
4 |
20 |
7.68TG |
50.688Tflops |
159萬 |
|
|
5 |
30 |
960核@3.3GHz |
12.8TB |
84.48Tflops |
225萬 |
方案1 （5個計算節點）
|
NO |
貨物名稱 |
型號 |
數量 |
單價 |
小計 |
|
1 |
前處理節點 |
18核4.2Ghz/256GB DDR4 2666 /NVS290 /4TB P-SSD/2U機架式/56G IB網口 |
1 |
61500 |
61500 |
|
2 |
計算節點 |
2*Xeon金6326(32核3.3GHz) /256GB/960GB SSD/2U機架式/56G IB網口 |
5 |
65500 |
327500 |
|
3 |
管理存儲節點 |
2*Xeon 銀4314(32核@2.8GHz）/192GB DDR4/Quadro P2000 /480GB SSD/7.68TB緩存盤/56TB并行存儲/4U機架式/雙口萬兆/27"4K圖顯 |
1 |
99800 |
99800 |
|
4 |
計算交換機 |
Infiniband 36口 56Gbps |
1 |
43000 |
43000 |
|
5 |
管理交換機 |
24口千兆以太 |
1 |
3100 |
3100 |
|
6 |
服務器機柜 |
42U，含PDU機柜插座、托盤 |
1 |
6500 |
6500 |
|
7 |
KVM切換器 |
16口 VGA |
1 |
1590 |
1590 |
|
8 |
管理軟件 |
UltraLAB作業調度軟件(4節點) |
1 |
60000 |
60000 |
|
|
|
|
|
|
|
|
累計 |
|
|
|
¥602,990 |
|
方案2 （10個計算節點）
|
NO |
貨物名稱 |
型號 |
數量 |
單價 |
小計 |
|
1 |
前處理節點 |
18核4.2Ghz/256GB DDR4 2666 /NVS290 /4TB P-SSD/2U機架式/56G IB網口 |
1 |
61500 |
61500 |
|
2 |
計算節點 |
2*Xeon金6326(32核3.3GHz) /256GB/960GB SSD/2U機架式/56G IB網口 |
10 |
65500 |
655000 |
|
3 |
管理存儲節點 |
2*Xeon 銀4314(32核@2.8GHz）/192GB DDR4/Quadro P2000 /480GB SSD/7.68TB緩存盤/56TB并行存儲/4U機架式/雙口萬兆/27"4K圖顯 |
1 |
99800 |
99800 |
|
4 |
計算交換機 |
Infiniband 36口 56Gbps |
1 |
43000 |
43000 |
|
5 |
管理交換機 |
24口千兆以太 |
1 |
3100 |
3100 |
|
6 |
服務器機柜 |
42U，含PDU機柜插座、托盤 |
2 |
6500 |
13000 |
|
7 |
KVM切換器 |
16口 VGA |
1 |
1590 |
1590 |
|
8 |
管理軟件 |
UltraLAB作業調度軟件(4節點) |
1 |
60000 |
60000 |
|
|
|
|
|
|
|
|
累計 |
|
|
|
¥936,990 |
|
方案3 （15個計算節點）
|
NO |
貨物名稱 |
型號 |
數量 |
單價 |
小計 |
|
1 |
前處理節點 |
18核4.2Ghz/256GB DDR4 2666 /NVS290 /4TB P-SSD/2U機架式/56G IB網口 |
1 |
61500 |
61500 |
|
2 |
計算節點 |
2*Xeon金6326(32核3.3GHz) /256GB/960GB SSD/2U機架式/56G IB網口 |
15 |
65500 |
982500 |
|
3 |
管理存儲節點 |
2*Xeon 銀4314(32核@2.8GHz）/192GB DDR4/Quadro P2000 /480GB SSD/7.68TB緩存盤/56TB并行存儲/4U機架式/雙口萬兆/27"4K圖顯 |
1 |
99800 |
99800 |
|
4 |
計算交換機 |
Infiniband 36口 56Gbps |
1 |
43000 |
43000 |
|
5 |
管理交換機 |
24口千兆以太 |
1 |
3100 |
3100 |
|
6 |
服務器機柜 |
42U，含PDU機柜插座、托盤 |
2 |
6500 |
13000 |
|
7 |
KVM切換器 |
16口 VGA |
1 |
1590 |
1590 |
|
8 |
管理軟件 |
UltraLAB作業調度軟件(4節點) |
1 |
60000 |
60000 |
|
|
|
|
|
|
|
|
累計 |
|
|
|
¥1,264,490 |
|
方案4 （20個計算節點）
|
NO |
貨物名稱 |
型號 |
數量 |
單價 |
小計 |
|
1 |
前處理節點 |
18核4.2Ghz/256GB DDR4 2666 /NVS290 /4TB P-SSD/2U機架式/56G IB網口 |
1 |
61500 |
61500 |
|
2 |
計算節點 |
2*Xeon金6326(32核3.3GHz) /256GB/960GB SSD/2U機架式/56G IB網口 |
20 |
65500 |
1310000 |
|
3 |
管理存儲節點 |
2*Xeon 銀4314(32核@2.8GHz）/192GB DDR4/Quadro P2000 /480GB SSD/7.68TB緩存盤/56TB并行存儲/4U機架式/雙口萬兆/27"4K圖顯 |
1 |
99800 |
99800 |
|
4 |
計算交換機 |
Infiniband 36口 56Gbps |
1 |
43000 |
43000 |
|
5 |
管理交換機 |
24口千兆以太 |
1 |
3100 |
3100 |
|
6 |
服務器機柜 |
42U，含PDU機柜插座、托盤 |
2 |
6500 |
13000 |
|
7 |
KVM切換器 |
16口 VGA |
1 |
1590 |
1590 |
|
8 |
管理軟件 |
UltraLAB作業調度軟件(4節點) |
1 |
60000 |
60000 |
|
|
|
|
|
|
|
|
累計 |
|
|
|
¥1,591,990 |
|
方案5 （30個計算節點）
|
NO |
貨物名稱 |
型號 |
數量 |
單價 |
小計 |
|
1 |
前處理節點 |
18核4.2Ghz/256GB DDR4 2666 /NVS290 /4TB P-SSD/2U機架式/56G IB網口 |
1 |
61500 |
61500 |
|
2 |
計算節點 |
2*Xeon金6326(32核3.3GHz) /256GB/960GB SSD/2U機架式/56G IB網口 |
30 |
65500 |
1965000 |
|
3 |
管理存儲節點 |
2*Xeon 銀4314(32核@2.8GHz）/192GB DDR4/Quadro P2000 /480GB SSD/7.68TB緩存盤/56TB并行存儲/4U機架式/雙口萬兆/27"4K圖顯 |
1 |
99800 |
99800 |
|
4 |
計算交換機 |
Infiniband 36口 56Gbps |
1 |
43000 |
43000 |
|
5 |
管理交換機 |
24口千兆以太 |
1 |
3100 |
3100 |
|
6 |
服務器機柜 |
42U，含PDU機柜插座、托盤 |
3 |
6500 |
19500 |
|
7 |
KVM切換器 |
16口 VGA |
1 |
1590 |
1590 |
|
8 |
管理軟件 |
UltraLAB作業調度軟件(4節點) |
1 |
60000 |
60000 |
|
|
|
|
|
|
|
|
累計 |
|
|
|
¥2,253,490 |
|
